غاطسةمضخة مياه الصرف الصحييجلس في قاع الحفرة ويقوم بالمهمة التي لا تستطيع أي مضخة سطحية القيام بها: فهي تنقل المياه القذرة - مع الرمل والخرق وأوراق الشجر والمواد الصلبة الأخرى - من حوض أو خزان للصرف الصحي أو حفرة بناء أو حوض مياه الصرف الصحي إلى المكان الذي يجب أن تذهب إليه. تقوم شركة Lead Pump ببناء عائلتين متكاملتين: سلسلة SWQD من مضخات الصرف الصحي الصغيرة أحادية الطور (0.37-1.5 كيلوواط) للمنازل والمزارع والأحواض الصغيرة، وسلسلة WQ من مضخات الصرف الصحي الصناعية ثلاثية الطور (0.75-75 كيلوواط، منافذ من 1 "إلى 20") للخدمة البلدية والبناء والصناعية. يشرح هذا الدليل كيفية عملها، وما هي النماذج التي تحرك ماذا، وكيفية اختيار وتركيب وصيانة واحدة بحيث تستمر في الضخ لسنوات.
على عكس مضخة المياه النظيفة، تم تصميم مضخة الصرف الصحي للتعامل مع المياه التي تحتوي على مواد صلبة عالقة. يتم إغلاق المحرك والنهاية الهيدروليكية في وحدة واحدة يتم إنزالها مباشرة في السائل - بدون أنبوب شفط، أو تحضير، أو أقفال هوائية. يدخل السائل عبر مصفاة في الأسفل، ويمر عبر دافعة مصممة للسماح بمرور المواد الصلبة، ويتم دفعه إلى أعلى في أنبوب التفريغ.
· أحواض المنازل والمباني - تصريف الطابق السفلي، ومياه الغسيل والحمام الرمادية، ونقل خزان الصرف الصحي.
· استخدام المزرعة — حفر الصرف والخنادق، ونقل المياه الطينية وجريان مياه الري، وتفريغ بحيرات السماد.
· الإنشاءات والهندسة - حفريات نزح المياه وحفر الأساسات المليئة بالمياه الموحلة.
· محطات رفع مياه الصرف الصحي البلدية والصناعية، ومحطات معالجة مياه الصرف الصحي، وتحويل المياه وتصريف الفيضانات.
· مصانع الأغذية والمشروبات - تضخ مياه الغسيل وتعالج مياه الصرف الصحي، باستخدام خيارات الفولاذ المقاوم للصدأ (SS316) حيث تكون النظافة مهمة.
تشترك السلسلتان في نفس الفكرة لكنهما مصممتان بمقاييس مختلفة. اختيار العائلة المناسبة أولاً يجعل بقية الاختيار سهلاً:
|
ميزة |
سلسلة SWQD |
سلسلة دبليو كيو |
|
نطاق الطاقة |
0.37–1.5 كيلو واط (0.5–2 حصان) |
0.75-75 كيلو واط |
|
مرحلة |
مرحلة واحدة بشكل قياسي (ثلاث مراحل عند الطلب) |
ثلاث مراحل، 380 فولت قياسي |
|
حجم المخرج |
1.5 "- 2" |
1 "- 20" (25-500 ملم) |
|
الأعلى. تدفق |
8.8 – 20 م3/ساعة |
5 – 2,200 م3/ساعة |
|
الأعلى. رأس |
7 - 17 م |
ما يصل إلى 75 م |
|
سرعة |
ثنائي القطب، ~2900 دورة في الدقيقة |
2,900 / 1,450 / 980 / 740 دورة في الدقيقة حسب الحجم |
|
مشتري نموذجي |
أصحاب المنازل والمزارعين والسباكين |
المقاولون، البلديات، المصانع، مرافق المياه |
|
وظيفة نموذجية |
حفر الحوض، وخزانات الصرف الصحي، والصرف الصغيرة |
محطات الرفع، محطات المعالجة، نزح المياه، السيطرة على الفيضانات |
نطاق SWQD هو إجابة التوصيل والتشغيل: 220-240 فولت أحادية الطور، محمية من الحمل الزائد الحراري، مصنف IPX8 وجاهز للسقوط في حفرة باستخدام مفتاح عائم. مجموعة WQ عبارة عن كتالوج صناعي كامل: مهما كانت المهمة - 25WQ5-20-0.75 لتفريغ حفرة صغيرة أو 300WQ800-7-30 تتحرك بسرعة 800 متر مكعب في الساعة في محطة معالجة - فهناك نموذج لها.

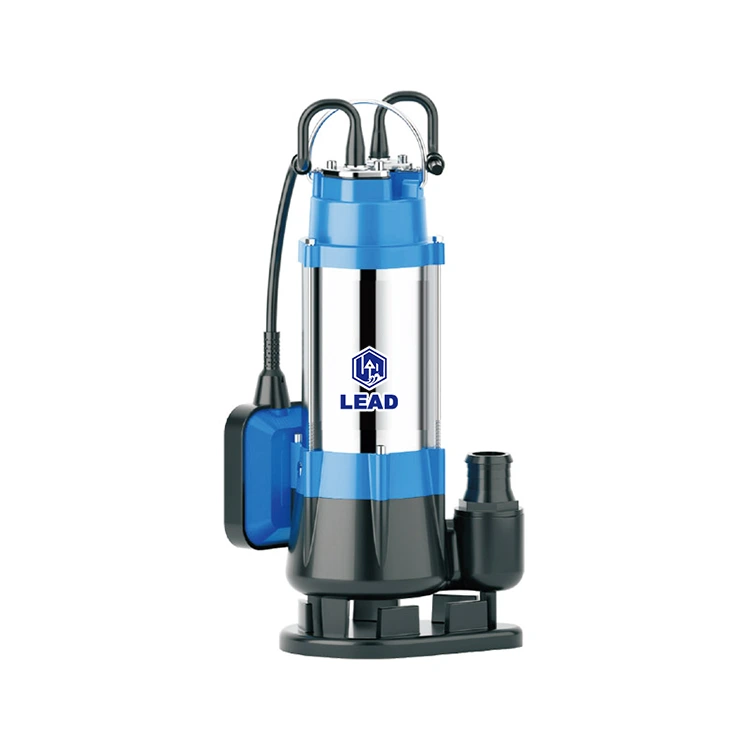

تغطي سلسلة SWQD الأحجام الأكثر طلبًا لتصريف المياه المنزلية والمزارع الصغيرة. الرقم الموجود في النموذج هو الطاقة المقدرة بالواط (SWQD750F = 0.75 كيلو واط)؛ تشير اللاحقة F إلى إصدار المفتاح العائم التلقائي الذي يبدأ ويتوقف عند مستوى الماء:
|
نموذج |
ميناء |
قوة |
مرور المواد الصلبة |
الأعلى. عمق الغوص |
الأعلى. تدفق |
الأعلى. رأس |
|
SWQD370F |
1.5" |
0.37 كيلو واط (0.5 حصان) |
10 ملم |
5 م |
8.8 م³/ساعة |
7 م |
|
SWQD550F |
2" |
0.55 كيلو واط (0.75 حصان) |
15 ملم |
5 م |
12 م³/ساعة |
7 م |
|
SWQD750F |
2" |
0.75 كيلو واط (1 حصان) |
15 ملم |
5 م |
14 م³/ساعة |
9 م |
|
SWQD1100F |
2" |
1.1 كيلو واط (1.5 حصان) |
15 ملم |
5 م |
16 م³/ساعة |
12 م |
|
SWQD1500F |
2" |
1.5 كيلو واط (2.0 حصان) |
15 ملم |
5 م |
20 م³/ساعة |
17 م |
حدود التشغيل والبناء:
· الوسائط ودرجة الحرارة المحيطة: حتى +40 درجة مئوية؛ مستوى الرقم الهيدروجيني 4-10؛ تقلب الجهد 0.9-1.1 مرة.
· عمق الغمر: 0.5 م – 5 م؛ فئة الحماية IPX8.
· المحرك: حث ثنائي القطب، ملف نحاسي 100%، واقي حراري في الإصدارات أحادية الطور، فئة العزل B.
· المواد: جسم المضخة والمكره من الحديد الزهر، وغطاء المحرك من الفولاذ المقاوم للصدأ، وختم ميكانيكي من السيراميك والجرافيت، وعمود من الفولاذ 45# أو الفولاذ المقاوم للصدأ.
أرقام طراز WQ هي مواصفات كاملة في حد ذاتها: قطر المخرج (مم) – WQ – الحد الأقصى. التدفق (م³/ساعة) – الحد الأقصى. الرأس (م) – الطاقة (كيلوواط). مثال: 80WQ40-16-4 عبارة عن مضخة مخرج مقاس 80 مم (3 بوصات) توفر 40 مترًا مكعبًا في الساعة على ارتفاع 16 مترًا مع محرك بقدرة 4 كيلو وات. نماذج تمثيلية من جميع أنحاء المجموعة:
|
نموذج |
مَنفَذ |
الأعلى. تدفق |
الأعلى. رأس |
قوة |
سرعة |
|
25WQ5-20-0.75 |
1" |
5 م³/ساعة |
20 م |
0.75 كيلو واط |
2900 دورة في الدقيقة |
|
50WQ10-16-1.5 |
2" |
10 م³/ساعة |
16 م |
1.5 كيلو واط |
2900 دورة في الدقيقة |
|
80WQ40-16-4 |
3" |
40 م³/ساعة |
16 م |
4 كيلو واط |
2900 دورة في الدقيقة |
|
100WQ60-12-4 |
4" |
60 م³/ساعة |
12 م |
4 كيلو واط |
2900 دورة في الدقيقة |
|
150WQ180-11-11 |
6" |
180 م³/ساعة |
11 م |
11 كيلو واط |
1,450 دورة في الدقيقة |
|
200WQ250-11-15 |
8" |
250 م³/ساعة |
11 م |
15 كيلوواط |
1,450 دورة في الدقيقة |
|
250WQ500-5-15 |
10" |
500 م³/ساعة |
5 م |
15 كيلوواط |
1,450 دورة في الدقيقة |
|
300WQ800-7-30 |
12" |
800 م³/ساعة |
7 م |
30 كيلوواط |
1,450 دورة في الدقيقة |
|
400WQ1500-8-55 |
16" |
1500 متر مكعب/ساعة |
8 م |
55 كيلوواط |
980 دورة في الدقيقة |
|
500WQ2200-5-55 |
20" |
2,200 م³/ساعة |
5 م |
55 كيلوواط |
740 دورة في الدقيقة |
يتراوح كتالوج WQ الكامل من 0.75 كيلووات إلى 75 كيلووات، مع رؤوس تصل إلى 75 مترًا (على سبيل المثال 100WQ120-75-75) وسرعات تبلغ 2900/1450/980/740 دورة في الدقيقة - كلما كانت الوحدة أكبر، انخفضت السرعة، مما يقلل من التآكل والضوضاء عند التدفقات الكبيرة. الجهد القياسي هو ثلاث مراحل 380 فولت. التطبيقات النموذجية المدرجة من قبل المصنع: إمدادات المياه عالية الأداء، والهندسة والبناء، وري الأراضي الزراعية والصرف الصحي، ومعالجة مياه الصرف الصحي، وتنمية الموارد المعدنية ومشاريع تحويل المياه.
· جسم ودافع من الحديد الزهر — المواصفات الأساسية: ثقيلة وصلبة ومقاومة للتآكل لمياه الصرف الصحي العادية والمياه الموحلة.
· مبيت المحرك المصنوع من الفولاذ المقاوم للصدأ (SWQD) - يحافظ على غلاف المحرك خاليًا من الصدأ في الحفر الرطبة.
· الختم الميكانيكي من السيراميك والجرافيت — المكون الذي يمنع دخول الماء إلى المحرك؛ استبدله عند أول علامة للبكاء.
· هيكل SS316 المخصص للطعام - لمصانع الأغذية والمشروبات حيث تكون مياه الغسيل حمضية أو مالحة أو مكلورة، قامت شركة Lead Pump ببناء SS316 مخصصمضخة مياه الصرف الصحيs (على سبيل المثال 80WQ40-16-4) بأجزاء مبللة مقاومة للصدأ للحفاظ على التفريغ نظيفًا وخاليًا من التآكل.
التعامل مع المواد الصلبة مهم بقدر المعدن. تمر سلسلة SWQD بمواد صلبة بقطر 10-15 مم، والتي تغطي الحصى والنسيج ونفايات المطبخ الموجودة في الأحواض المنزلية العادية. بالنسبة للوسائط الثقيلة أو الخيطية، أخبر مهندسينا بما هو موجود في الماء (محتوى الرمل، وطول الألياف، وحجم الجسيمات) حتى يتمكنوا من التوصية بالمروحة والنموذج المناسبين - لا تخمن أبدًا الخدمة الكاشطة أو الليفية.
· 1. معدل التدفق — ما هي كمية المياه التي يجب نقلها وما هي السرعة؟ يعد تحديد حجم الحفرة أمرًا بسيطًا: الحجم المراد إزالته ÷ وقت التفريغ المستهدف.
· 2. الرأس الكلي — رفع عمودي من أدنى مستوى للمياه إلى نقطة التفريغ، بالإضافة إلى احتكاك الأنابيب. الأنابيب الطويلة أو الضيقة تأكل الرأس بسرعة؛ بالنسبة للتدفقات التي تزيد عن ~ 15 م³/ساعة، استخدم مصدرًا رئيسيًا مرتفعًا بقطر 2 بوصة على الأقل.
· 3. المواد الصلبة والوسائط - قم بمطابقة مرور المواد الصلبة بالواجب؛ حدد الأجزاء المبللة SS316 للأغذية أو مياه الصرف الصحي المسببة للتآكل.
· 4. مصدر الطاقة - SWQD أحادي الطور (مع واقي حراري مدمج) للمنازل والمزارع الصغيرة؛ WQ ثلاثي المراحل للوظائف الأكبر. تحتاج المواقع خارج الشبكة التي تعمل على مولد إلى حجم واحد يبلغ 2-3× كيلوواط تشغيل المحرك لبدء التشغيل.
· 5. التحكم - تبدأ نماذج التبديل العائمة SWQD وتتوقف تلقائيًا. عادةً ما يتم إقران وحدات WQ الكبيرة بلوحة تحكم ذات أقطاب كهربائية مستوية أو مفاتيح عائمة؛ قدمت شركة Lead Pump حلولًا مخصصة لخزانة التحكم في الطاقة مع طلبات مضخة الصرف الصحي الخاصة بها.
· 6. نقطة العمل - اختر نموذجًا يعطي منحنىه التدفق المطلوب عند رأسك الفعلي، مع هامش صغير. يؤدي تشغيل المضخة في أقصى نهاية منحنىها إلى ارتدائها بسرعة.
· ضع المضخة على قاعدة ثابتة ومستوية في الحفرة — ولا تعلقها بالكابل أو خرطوم التفريغ. أبقِ المصفاة بعيدة عن أرضية الحفرة حتى لا تمتص الحبيبات المستقرة.
· حافظ على الحفرة خالية من الخرق والأغشية البلاستيكية والألياف الطويلة حيثما أمكن ذلك؛ هم السبب رقم 1 لانسداد المكره.
· قم بتركيب صمام عدم الرجوع على خط التفريغ (توفر مضخة الرصاص أيضًا صمامات فحص نحاسية) لإيقاف تدفق المياه مرة أخرى وجعل دورة المضخة قصيرة.
· قم بإصلاح الكابل بشكل آمن وحماية كل وصلة من الماء - يعد الاتصال الرطب هو السبب الأكثر شيوعًا للفشل.
· وحدات ثلاثية الطور: تحقق من اتجاه الدوران قبل النزول إلى الحفرة - يؤدي الدوران الخاطئ إلى تدفق منخفض ويمكن أن يؤدي إلى تلف المكره. قم بتبديل أي مرحلتين للعكس.
· لا تدع المضخة تجف أبدًا. اضبط مفتاح التعويم أو المستوى بحيث تتوقف المضخة قبل أن يسقط الماء أسفل غطاء المحرك.
· بالنسبة لمحركات WQ الكبيرة، استخدم بادئ التشغيل الموصى به (DOL حتى الحجم المقدر، أو ستار دلتا أو بادئ تشغيل ناعم أعلاه) والمقطع العرضي المناسب للكابل.
· شهريًا: افحص الحفرة بحثًا عن أي حطام، وتأكد من تشغيل المضخة وتوقفها بحرية على العوامة، واستمع إلى الضوضاء غير العادية.
· قم بتنظيف المكره والمصفاة من الشعر والخرق والألياف عندما ينخفض التدفق - لا تنتظر الانسداد.
· فحص صمام فحص التفريغ مرة واحدة في الموسم؛ يسمح الصمام المفتوح العالق بعودة المياه ويسبب دورة قصيرة.
· وحدات ثلاثية الطور: قم بقياس تيار التشغيل بشكل دوري ومقارنته بلوحة الاسم - تآكل إشارات الارتفاع الثابت.
· استبدل الختم الميكانيكي عند أول قطرة، قبل وصول الماء إلى المحرك.
· في الأجواء المتجمدة، ارفع المضخة للخارج، وقم بتصريفها وتخزينها جافة قبل الشتاء.
س: هل يمكن لمضخة الصرف الصحي التعامل مع الرمال والحجارة؟
ج: تمرر سلسلة SWQD المواد الصلبة العالقة بقطر 10-15 مم وتتأقلم مع الحبيبات العادية في مياه الصرف. يعتبر الضخ المستمر للملاط الكاشطة واجبًا مختلفًا - أرسل لنا تفاصيل الوسائط وسنوصي بالنموذج الصحيح.
س: ما الفرق بين SWQD وWQ؟
ج: SWQD هي عائلة صغيرة أحادية الطور (0.37-1.5 كيلووات، منافذ 1.5 بوصة - 2 بوصة) للمنازل والمزارع والأحواض الصغيرة. WQ هو النطاق الصناعي ثلاثي المراحل (0.75-75 كيلوواط، 1 "-20" منافذ) للبلديات والبناء والمصانع.
س: أيهما أفضل لمنزلي، أحادي الطور أم ثلاثي الطور؟
ج: تحتوي المنازل عادةً على طاقة أحادية الطور فقط، لذا فإن سلسلة SWQD هي المناسبة - فهي تشتمل على الواقي الحراري والتشغيل التلقائي بمفتاح تعويم. تناسب نماذج WQ ثلاثية الطور المهام الأكبر حجمًا مع إمداد ثلاثي الطور أو مولد مناسب.
س: إلى أي مدى يمكن غمر المضخة؟
ج: تم تصنيف نماذج SWQD لأعماق غمر تتراوح بين 0.5 و5 متر. لا تقم بتعليق المضخة على عمق أكبر من عمق الغمر المحدد دون التحقق معنا أولاً.
س: هل تصنعون مضخات الصرف الصحي المخصصة للطعام؟
ج: نعم. لدينا مضخات صرف صحي مصنوعة خصيصًا من الفولاذ المقاوم للصدأ SS316 (على سبيل المثال، 80WQ40-16-4 في SS316) لعملاء الأغذية والمشروبات الذين يحتاجون إلى أجزاء مبللة مقاومة للتآكل.
س: هل تم اختبار المضخات قبل الشحن؟
ج: يتم اختبار تدفق كل وحدة على طاولة اختبار المصنع. أكدت الاختبارات الأخيرة لـ 200WQ250-11-15 (250 متر مكعب/ساعة) حجم تفريغ ثابت وكامل قبل التسليم.
س: ما هو الضمان؟
ج: سنتان على جسم المضخة، والاستبدال بوحدة جديدة في حالة حدوث أي مشكلة (FOB China، بدون طرح أي أسئلة).
· طلبات العينات: 1-5 وحدات للاختبار.
· البيع بالجملة: أكثر من 50 وحدة لكل موديل.
· OEM: 50 وحدة لكل طراز كحد أدنى، مع خيارات مخصصة للعلامة التجارية والتعبئة والتغليف والجهد/التردد.
يقع مقر شركة Taizhou Lead Pump Co., Ltd. في مدينة تايتشو بمقاطعة تشجيانغ — منطقة تصنيع المضخات الأساسية في الصين — مع أكثر من عشر سنوات من التركيز على البحث والتطوير والإنتاج في مجال المضخات. تغطي المنتجات 220 واط إلى 15000 واط، بما في ذلك المضخات اللولبية ومضخات الآبار العميقة ومضخات الطرد المركزي ومضخات التحضير الذاتي ومضخات الصرف الصحي ومضخات النافورة وخزانات التوسع. جميع المنتجات تحمل شهادات CE وRoHS وISO 9001:2015.
تمتلك شركة Lead Pump حسابات شركات محلية في نيجيريا وتنزانيا وكينيا وجنوب أفريقيا وغانا والكاميرون، حتى يتمكن التجار الأفارقة من الدفع بالعملة المحلية. يتوفر الدعم الفني باللغات الصينية والإنجليزية والفرنسية، ويتم التسليم خلال 15-25 يوم عمل.
موقع الكتروني: www.zjleadpump.com
البريد الإلكتروني: sales01@zjleadpump.com | واتساب: +86 195 6006 2010
