حماية التشغيل الجاف لمضخة المياه بالطاقة الشمسية وحماية وحدة التحكم: الدليل الكامل لعام 2026

اسأل أي ورشة لتصليح المضخات عن أكثر الأشياء التي تقتلالمضخات الشمسيةوسوف تحصل على إجابة واحدة أكثر من أي إجابة أخرى: الجفاف. تفقد المضخة التي تدور بدون ماء تبريدها وتشحيمها ومحركها في غضون دقائق - وأحيانًا ثوانٍ. والخبر السار هو أن التشغيل الجاف هو أيضًا الفشل الأكثر قابلية للوقاية في النظام بأكمله. تقريبًا كل وحدة تحكم حديثة لمضخة الطاقة الشمسية مزودة بحماية مدمجة؛ تكمن المشكلة في أن معظم المستخدمين لا يقومون بتوصيله بشكل صحيح أبدًا، ولا يحددون الحدود أبدًا، ولا يفهمون أبدًا ما يخبرهم به المنبه. يشرح هذا الدليل كيفية عمل الحماية من التشغيل الجاف وحماية وحدة التحكم، وكيفية توصيلها بشكل صحيح، وكيفية استكشاف أخطاء الإنذارات التي توقف المضخة في الحقل وإصلاحها. تقوم شركة Taizhou Lead Pump Co., Ltd. ببناء مضخات شمسية بقدرة تتراوح من 220 واط إلى 15000 واط — كل من المضخات ووحدات التحكم — لذا فإن هذا مكتوب من أرضية المصنع، وليس من كتيب المنتج.

1. لماذا يعد الجري الجاف هو القاتل رقم واحد

تعيش المضخة الغاطسة في الماء لسبب ما. يقوم الماء المحيط بثلاث وظائف في وقت واحد: فهو يبرد المحرك، ويزيت المحامل والأختام، ويحمل الحرارة. عندما ينخفض ​​مستوى الماء وتستمر المضخة في العمل، تتوقف الثلاثة في نفس اللحظة. يمكن للمحرك الجاف أن يصل إلى درجات حرارة ضارة في أقل من دقيقة، والمضخة الشمسية - التي تعمل غالبًا دون مراقبة طوال اليوم - لا يوجد بها مشغل يقف بجانبها ليضغط على المفتاح.

في الأنظمة الشمسية هناك ثلاثة أسباب شائعة للجفاف:

· سحب البئر — توفر المضخة أكثر مما يمكن للبئر إعادة تعبئته، وبالتالي ينخفض ​​مستوى الماء إلى ما دون مستوى السحب.

· انخفاض مستوى المياه — الجفاف الموسمي، أو تفريغ الخزان/مصدر النهر بشكل أسرع من المتوقع.

· فقدان المضخة الأولية (المضخات السطحية) - يدخل الهواء إلى خط الشفط، وتدور المضخة على الهواء وتسخن بشكل زائد.

نظرًا لأن المضخة الشمسية تعمل عندما يكون هناك ضوء الشمس، فإن التشغيل الجاف يمكن أن يستمر بسهولة لساعات قبل أن يلاحظ أي شخص. ولهذا السبب فإن الحماية ليست اختيارية، فهي الملحق الوحيد الأكثر أهمية في النظام.

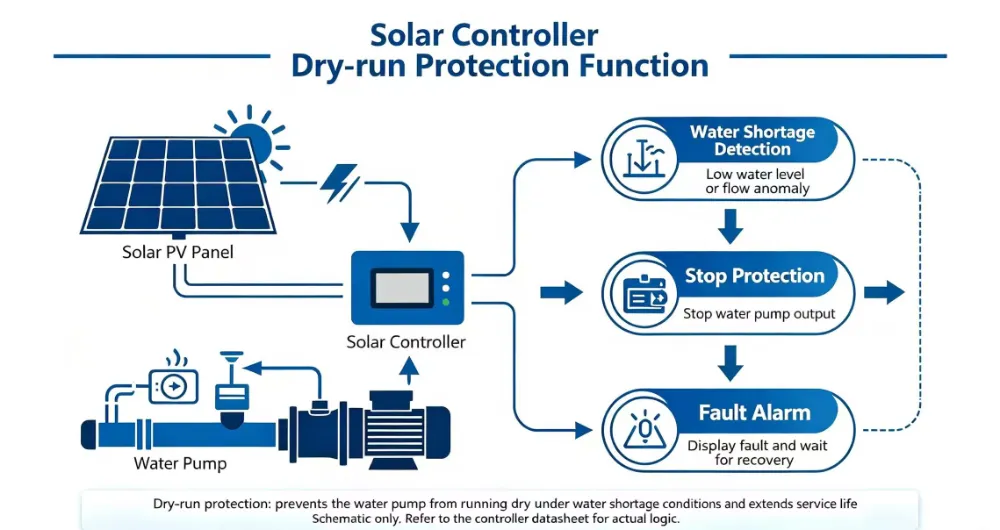

2. كيف يكتشف جهاز التحكم في المضخة الشمسية التشغيل الجاف

لا يحتاج حدث التشغيل الجاف إلى مستشعر خاص لاكتشافه. يمكن لوحدة التحكم بالفعل "رؤيتها" من خلال السلوك الكهربائي للمحرك. تستخدم معظم وحدات التحكم في مضخة الرصاص واحدة أو أكثر من الطرق التالية:

الجزء الذكي هو منطق "إعادة التشغيل التلقائي". عندما تتعثر وحدة التحكم أثناء التشغيل الجاف، فإنها لا تتوقف وتستسلم ببساطة. وينتظر فترة زمنية محددة (عادةً 5 أو 15 أو 30 أو 60 دقيقة)، ثم يحاول مرة أخرى. إذا عادت المياه، تستأنف المضخة عملها تلقائيًا - دون الحاجة إلى إعادة ضبط يدوية، ولا توجد رحلة ضائعة إلى البئر. إذا لم يكن الأمر كذلك، فإنه يحمي المضخة وينتظر مرة أخرى. تتكرر هذه الدورة حتى تعود المياه.

3. كعكة طبقة الحماية الكاملة

التشغيل الجاف ليس سوى واحد من التهديدات أالمضخة الشمسيةوجوه. تحتوي وحدة التحكم المصممة جيدًا على عدة طبقات حماية:

4. التحكم في مستوى الماء – النهج المباشر

يتفاعل الكشف الإلكتروني عن التشغيل الجاف بعد أن تبدأ المضخة في الجفاف. التحكم بمستوى الماء أفضل: فهو يوقف المضخة قبل حدوث ذلك. هناك طريقتان شائعتان، ويتم توصيل كليهما عادةً مباشرة إلى أطراف مستوى وحدة التحكم.

مفتاح التعويم (مفتاح التعويم / تعويم الكرة)

عوامة ميكانيكية تطفو على سطح الماء. عندما ينخفض ​​المستوى إلى ما دون النقطة المحددة، يتم فتح (أو إغلاق) نقاط الاتصال وتقوم وحدة التحكم بإيقاف المضخة. العوامات رخيصة الثمن وقوية وسهلة الفهم. استخدم واحدة أسفل البئر لقطع المياه على مستوى منخفض، وواحدة في الخزان لقطع المياه على مستوى عالٍ حتى لا يفيض الخزان.

الأقطاب الكهربائية / المجسات

يتم إنزال اثنين أو ثلاثة مجسات من الفولاذ المقاوم للصدأ إلى عمق القطع المطلوب. ويكمل الماء دائرة الجهد المنخفض بينهما؛ عندما ينخفض ​​المستوى وتنقطع الدائرة، تتوقف المضخة. لا تحتوي المجسات على أجزاء متحركة، لذا فهي تناسب المياه القذرة أو المثقلة بالحطام حيث يمكن أن تلتصق العوامة.

في وحدات التحكم في مضخة الرصاص، يكون مستوى الإدخال عادةً منخفض الجهد (آمن للمس) وقابل للتكوين إما "قريب للتشغيل" أو "مفتوح للتشغيل" اعتمادًا على الأسلاك الخاصة بك. أيًا كانت الطريقة التي تستخدمها، فإن مفتاح المستوى المتصل بالإضافة إلى اكتشاف التشغيل الجاف الإلكتروني لوحدة التحكم يمنحك طبقتين مستقلتين من الحماية - الحزام والأقواس التي تحافظ على تشغيل المضخة الشمسية غير المراقبة.

5. حماية المضخة عند مصدر المياه

يمكن للإلكترونيات أن تفعل الكثير فقط. إن نسبة كبيرة من مشكلات "التشغيل الجاف" هي في الحقيقة مشكلات تركيب في البئر نفسه.

· اضبط المضخة على عمق كافٍ. يجب أن يكون المدخول أقل بكثير من أدنى مستوى مياه ديناميكي متوقع، مع هامش السحب الموسمي.

· اهتم بتصريح السحب. اترك فجوة معقولة فوق قاع البئر حتى لا يتم امتصاص الرمل والرواسب.

· مطابقة المضخة مع إنتاجية البئر. إذا كانت المضخة أكبر من قدرة البئر على إعادة الشحن، فسوف تسحب البئر إلى الأسفل وتتعطل الحماية طوال اليوم - وهو الحجم المناسب لمعدل الاسترداد، وليس فقط لذروة الطلب.

· مشاهدة السحب في الصيف. البئر الذي يتأقلم مع موسم الأمطار يمكن أن يفشل في موسم الجفاف؛ قم بخفض مسبار القطع أو قم بتعيين فاصل زمني أعلى للتشغيل الجاف.

· بالنسبة للمضخات السطحية، أبقِ خط الشفط محكم الغلق. أي تسرب للهواء يكسر القاعدة ويحاكي التشغيل الجاف.

6. حماية المضخة كهربائياً

غالبًا ما توضع المضخات الشمسية في نهاية مسار كابل طويل، خاصة الوحدات الغاطسة، حيث يكون المصفوفة على السطح وتكون المضخة على بعد مئات الأمتار أسفل البئر. تقدم هذه المسافة مشكلتين تستحقان التصميم من اليوم الأول:

· انخفاض الجهد. يسرق الكابل الرفيع أو الطويل الجهد بصمت؛ ترى المضخة أقل مما تنتجه المجموعة وتعمل ببطء أو على حافة حماية الجهد المنخفض. حجم الموصل بسخاء والحفاظ على المدى القصير قدر الإمكان.

· الارتفاع والبرق. تلتقط عمليات التشغيل الطويلة من اللوحة إلى وحدة التحكم المسامير المستحثة. قم بتركيب مانع التيار في وحدة التحكم، وقم بتأريض جسم المضخة وإطارات اللوحة، وحافظ على ترتيب أسلاك المصفوفة.

· القطبية الصحيحة والمحطات الضيقة. القطبية العكسية هي خطأ التثبيت الأكثر شيوعًا؛ تحقق مرتين قبل أول تشغيل للطاقة وعزم الدوران لكل محطة بشكل صحيح.

مقالة مخصصة عن مقاسات الكابلات وحساب انخفاض الجهدالمضخات الشمسيةقادم؛ في الوقت الحالي، القاعدة بسيطة - لا تقلل أبدًا من حجم الكابل لتوفير القليل من النحاس، لأن الخسارة يتم دفعها كل ساعة مشمسة طوال عمر النظام.

7. لا تدع الحجم الزائد يهزم حمايتك

ومن المفارقات أن المضخة كبيرة الحجم هي سبب شائع لرحلات الحماية باستمرار. إذا كانت المضخة أقوى بكثير مما يمكن للبئر إمداده، فإنها تخفض مستوى الماء في غضون دقائق، وتبدأ الحماية من الجفاف، ويتعافى البئر ببطء، وتتكرر الدورة - تقضي المضخة فترة ما بعد الظهر في التعثر بدلاً من الضخ. لا يتمثل الإصلاح في تعطيل الحماية (لا تفعل ذلك أبدًا) ولكن في:

· اختر نموذجًا يتوافق تدفقه مع معدل إعادة الشحن الواقعي للبئر.

· استخدم محرك متغير السرعة / MPPT حتى تتباطأ المضخة بدلاً من التوقف عند انخفاض المستوى.

· قم بتعيين فاصل زمني أطول لإعادة التشغيل التلقائي حتى يتوفر للبئر الوقت الكافي للتعافي بين المحاولات.

· أضف خزان تخزين وقم بتشغيل المضخة لملء الخزان، بدلاً من محاولة مطابقة الطلب مباشرة.

8. استكشاف الأخطاء وإصلاحها: قراءة الإنذارات

تختلف رموز الخطأ حسب طراز وحدة التحكم. احتفظ دائمًا بدليل وحدة التحكم مع سجل التثبيت، وقم بتصوير الأسلاك قبل لمس أي شيء. إذا لم تكن متأكدًا، فأرسل الرمز ومقطع فيديو قصير إلى المصنع — تدعم Lead Pump العملاء باللغة الصينية والإنجليزية والفرنسية.

9. قائمة مرجعية بسيطة للحماية

· تم تمكين اكتشاف التشغيل الجاف، مع تحديد فاصل زمني واقعي لإعادة التشغيل التلقائي.

· مسبار قطع منخفض المستوى أو عوامة مثبتة أسفل البئر.

· تم تركيب عوامة مقطوعة عالية المستوى في خزان التخزين.

· ضبط المضخة تحت أدنى مستوى للمياه الموسمية، مع هامش.

· حجم الكابل مناسب للتشغيل؛ محطات عزم الدوران.

· تركيب مانع الصواعق؛ إطارات المضخة واللوحة مؤرضة.

· وحدة التحكم مظللة وجيدة التهوية.

· يتوافق تدفق المضخة مع معدل الاسترداد في البئر.

· قائمة التعليمات ورموز الأخطاء المخزنة بالقرب من التثبيت.

10. الأخطاء الشائعة

· 1. تعطيل الحماية من التشغيل الجاف لأنها تستمر في التعثر - أصلح السبب بدلاً من ذلك، وليس الحماية أبدًا.

· 2. شراء مضخة كبيرة جدًا لبئر ضعيف، ثم مقاومة الرحلات الناتجة طوال الموسم.

· 3. لا تقم مطلقًا بتركيب مفتاح المستوى، بل تعتمد فقط على الكشف الإلكتروني.

· 4. ضبط مسبار القطع على مستوى عالٍ جدًا، بحيث تتوقف المضخة بينما لا يزال هناك الكثير من الماء.

· 5. تقليل حجم الكابل حتى تتمكن من حماية الجهد المنخفض في فترة ما بعد الظهر.

· 6. ترك وحدة التحكم تحت أشعة الشمس الكاملة وإلقاء اللوم على المضخة بسبب ارتفاع درجة الحرارة.

· 7. لا توجد حماية من زيادة التيار أثناء تشغيل اللوحة المكشوفة لفترة طويلة.

· 8. تشغيل المضخة قبل فحص مستوى الماء بعد فترة جفاف طويلة.

11. الأسئلة الشائعة

س: هل يمكنني تشغيل المضخة الشمسية دون حماية التشغيل الجاف؟

ج: من الناحية الفنية نعم، عمليا أبدا. يمكن للتشغيل الجاف أن يدمر المحرك في دقائق، والمضخات الشمسيةتشغيل دون مراقبة. تتضمن كل وحدة تحكم في مضخة الرصاص اكتشاف التشغيل الجاف - قم دائمًا بتوصيلها وتمكينها.

س: ماذا تفعل المضخة عند رحلات الحماية أثناء التشغيل الجاف؟

ج: يتوقف، وينتظر فترة محددة (غالبًا 5-60 دقيقة)، ثم يُعاد تشغيله تلقائيًا لاختبار ما إذا كانت المياه قد عادت أم لا. إذا لم يكن الأمر كذلك، فإنه يحمي المضخة مرة أخرى وينتظر. ليست هناك حاجة لإعادة التعيين اليدوي.

س: هل أحتاج إلى كل من المفتاح العائم والكشف الإلكتروني عن التشغيل الجاف؟

ج: من الناحية المثالية، نعم. يقوم مفتاح المستوى بإيقاف المضخة قبل أن تجف؛ يعد الكشف الإلكتروني بمثابة نسخة احتياطية عندما ينخفض ​​المستوى بشكل أسرع من المتوقع. طبقتان مستقلتان أكثر أمانًا من طبقة واحدة.

س: لماذا يتم حماية رحلة المضخة الخاصة بي بعد ظهر كل يوم؟

ج: دائمًا تقريبًا لأن المضخة أكبر من معدل الاسترداد في البئر، لذلك تقوم بسحب البئر إلى الأسفل. قم بتغيير حجم المضخة، أو إبطائها باستخدام وحدة تحكم متغيرة السرعة، أو تمديد الفاصل الزمني لإعادة التشغيل - لا تقم بتعطيل الحماية.

س: كيف أعرف ما إذا كانت الرحلة جافة أم منخفضة الجهد؟

ج: يخبرك رمز الخطأ أو الشروط. يحدث التشغيل الجاف عادةً عندما يكون مستوى الماء منخفضًا أو بعد الضخ لفترة طويلة؛ يظهر انخفاض الجهد عادةً في فترة ما بعد الظهر أو عند تشغيل كابل طويل. يقوم جدول استكشاف الأخطاء وإصلاحها أعلاه بتعيين الأعراض إلى الأسباب.

س: هل تعمل الحماية بنفس الطريقة على المضخات الهجينة AC/DC؟

ج: نعم. تحافظ المضخات الهجينة على نفس وسائل حماية وحدة التحكم - التشغيل الجاف، والجهد الزائد/الناقص، والتيار الزائد، ودرجة الحرارة الزائدة - وتبديل ببساطة بين الطاقة الشمسية ومدخل التيار الكهربائي/المولد.

س: ما هي الشهادات والضمان الذي تقدمونه؟

ج: شهادة CE وRoHS وISO 9001:2015، مع ضمان لمدة عامين على جسم المضخة وضمان لمدة عام على وحدة التحكم - يتم استبدال الوحدات المعيبة (FOB China، بدون طرح أي أسئلة).

س: هل يمكنني طلب عينة أولاً؟

ج: نعم — من 1 إلى 5 وحدات للاختبار. البيع بالجملة هو أكثر من 50 وحدة لكل طراز، ويبدأ تصنيع المعدات الأصلية بـ 50 وحدة لكل طراز مع علامة تجارية مخصصة وتغليف وجهد/تردد.
